Ölpumpe Typ YG

1. Produktüberblick:

YG-Typ-Ölpumpe, ist die Einheit Wissenschaftler und Techniker der Vereinten Nationen Wasserpumpe-Experten wählen inländische ausgezeichnete hydraulische Modelle, die Verwendung der Leistungsparameter der IS-Typ-Zentrifugalpumpe, auf der Grundlage der allgemeinen vertikalen Pumpe, um eine intelligente Kombination zu entwerfen, gleichzeitig basierend auf der Verwendung von Temperaturen, Medien und anderen unterschiedlichen ISG-Typ auf der Grundlage der Anwendung von Warmwasser, Hochtemperatur-korrosionsbeständigen chemischen Pumpen, Ölpumpen. Diese Serie von Produkten hat die Vorteile von hoher Energieeinsparung, geringem Lärm und zuverlässiger Leistung, erfüllt die Standardanforderungen des Nationalen Maschinenministeriums JB / T53058-93 und ist nach der internationalen Norm ISO2858 entworfen und hergestellt.

II. Anwendung und Anwendungsbereiche:

(YG Ölpumpe) fürTransport von korrosionsfreien, brennbaren und explosionsfreien Flüssigkeiten. Die Temperatur liegt bei -20-120 Grad Celsius und eignet sich für die Öl-, Leichttextil- und Maschinenindustrie.

Bei Fragen unter: 021-57239999 oderKlicken Sie auf einen Experten, um ein Angebot auszuwählen

Pumpenmaterial und Motoranforderungen:

Die Regel ist HT250 Grau Gusseisen, Edelstahl 201 Edelstahl, SS304 und 316 und 316L Edelstahl.

Der Motor ist der Y2-Serie geschlossene Selbstventilator-Käfig-Dreiphasen-Asynchronomotor, der explosionssichere Motor ist die YB2-Serie.Spannung：380V，Phasen: Dreifach,Frequenz: 50Hz (kann 60Hz usw. tun),Installationsort: Innen- oder Außenbereich, Schutzklasse: IP54, Isolierungsklasse: F, Installationsart: V1.

4. Vorteile:

1. Die Fläche wird erheblich reduziert: Einsparungen von Infrastrukturinvestitionen von etwa 30 bis 60%.

2, Motor und Pumpe koaxial: vereinfacht die Zwischenverbindungsstruktur, und das Laufrad hat eine gute kinematische Gleichgewicht, so dass der Betrieb glatt und zuverlässig ist und die Schwingungen gering sind.

Einfache Installation: Der Import- und Exportflansch ist identisch und in der gleichen horizontalen Linie.

4, keine Leckage: Verwenden Sie korrosionsbeständige mechanische Dichtung, keine Füllstoffdichtung schwere Leckageprobleme, um sicherzustellen, dass der Betriebsort sauber und ordentlich ist. Die Lebensdauer der mechanischen Dichtung beträgt mehr als 10.000 Stunden.

5, breite Anwendbarkeit: Durchflussbereich von 1,5 bis 2650 m3 / h, Hebewege von 7,5 bis 150 M, Durchmesser von 40 bis 500 mm, in den herkömmlichen Durchflussart und den Erweiterungsart unterteilt; Basis- und Schnitttypen in insgesamt 240 Spezifikationen.

Bei Fragen unter: 021-57239999 oderKlicken Sie auf einen Experten, um ein Angebot auszuwählen

YG Details:

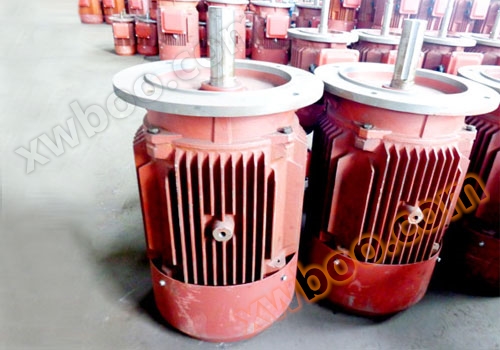

Motorgrafik:

Raddetails:

6. Feedback der Nutzer:

7. Bedeutung des Modells:

YG100-250（I）A（B）

YG - Vertikale Ölpumpe

100 - Import- und Export-Kaliber

250 - Nominaler Durchmesser

(I) --- Amplifikationstyp (kein Symbol bedeutet normalen Fluss)

A (B) -- das erste (zweite) Schnitt

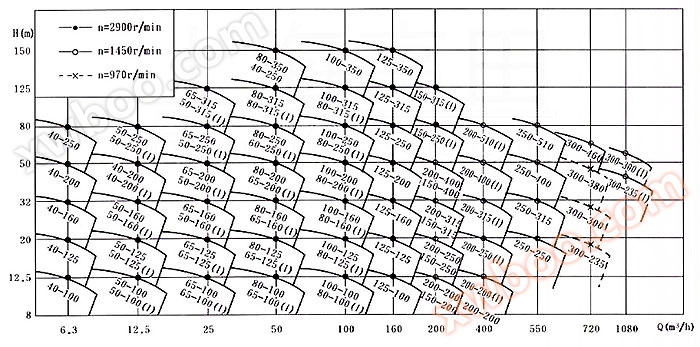

8. YG-Pumpen-Spektrum für Ihre Auswahl, so dass Sie einfach lernen, die Auswahl zu machen

Beispiel: Wasserpumpe Durchfluss 25m3 / h, 20 Meter, wenn wir zuerst auf die horizontale Koordinaten zu finden 25 (Einheit: m3 / h), dann auf die longitudinale Koordinaten zu finden 20, zwei Linien zu einem Punkt zusammenzuführen, ist das Modell dieser Pumpe, das Modell der Pumpe ist ISG65-125

Bei Fragen unter: 021-57239999 oderKlicken Sie auf einen Experten, um ein Angebot auszuwählen

9. Strukturdiagramm:

10. Installationsanweisungen

1. Bei der Installation darf das Rohrgewicht nicht auf dem Pumpenkorpus ausgehalten werden, sonst kann die Pumpe leicht beschädigt werden.

Die Pumpe und der Motor sind die gesamte Struktur, die Fabrik wurde vom Hersteller korrigiert, die Installation muss nicht angepasst werden, so dass die Installation sehr bequem ist.

3. Die Installation muss die Fußbolzen festhalten, und die Pumpe sollte in einigen Zeitabschnitten überprüft werden, um zu verhindern, dass sie locker wird, um zu verhindern, dass Vibrationen beim Start der Pumpe die Leistung der Pumpe beeinflussen.

Um die Bequemlichkeit und Sicherheit der Verwendung zu erhalten, installieren Sie ein Regelventil auf der Ausgangsleitung der Pumpe und installieren Sie ein Druckmesser in der Nähe des Ausgangs der Pumpe, für eine hohe Hubpumpe, um einen Wasserhammer zu verhindern, sollte auch ein Rückschlagventil vor dem Ausgangsventil der Pumpe installiert werden, um mit plötzlichen Stromausfallen und anderen Stromverlusten umgehen zu können, um sicherzustellen, dass die Pumpe unter optimalen Bedingungen arbeitet.

5. Die Pumpe wird für die Gelegenheit verwendet, die Absaugstrecke hat, sollte mit einem Bodenventil ausgestattet sein, und die Einfuhrleitung sollte nicht zu viele Kurven haben, während es keine Leckage, Leckage und andere Phänomene geben darf, um die Einatmungsfähigkeit der Pumpe nicht zu beeinflussen.

Um Verunreinigungen nicht in die Pumpe zu gelangen und die Leistung des Flusskanals zu beeinflussen, sollte der Filter vor dem Import der Pumpe installiert werden.

7, sollte regelmäßig (in der Regel 15-20 Tage) Test-Betrieb der Pumpe, die Betriebszeit von etwa 1 Stunde, um zu verhindern, dass in Notfällen Pack-Achse stecken kann nicht laufen.

11. Gebrauchsanweisungen:

Vor dem Start:

1, sollte Windschutz mit der Hand zuerst fahren, ob flexibel.

2. Öffnen Sie das Eingangsventil, das Abgassventil füllt die Pumpenhohle mit Wasser und schließen Sie das Abgassventil.

3. Schalten Sie den Motor an, um festzustellen, ob die Lenkung richtig ist.

Ausführen:

1, öffnen Sie das Einfuhrventil vollständig und schließen Sie das Ausfuhrventil.

2. Anschließen Sie die Stromversorgung, wenn die Pumpengeschwindigkeit normal ist, öffnen Sie das Ausgangsventil und stellen Sie den gewünschten Zustand an.

Beobachten Sie nach dem Betrieb der Pumpe, ob es eine Anomalie gibt, wenn es eine Anomalie gibt, sollten Sie sofort parken und nach der Behandlung arbeiten.

Parkplätze:

1, nach dem allmählichen Schließen des Ausgangsventils, die Stromversorgung zu schneiden.

2. Schließen Sie das Einfuhrventil.

Wenn die Umgebungstemperatur unter 0 ° C liegt, sollten Wärmeschutzmaßnahmen ergriffen werden.

Bei Fragen unter: 021-57239999 oderKlicken Sie auf einen Experten, um ein Angebot auszuwählen

Fehlerursachen und Methoden zur Behebung:

Bei Fragen unter: 021-57239999 oderKlicken Sie auf einen Experten, um ein Angebot auszuwählen

ISG Vertikale Zentrifugalpumpe Leistungsparameter:
