Einführung

Die Online-Echtzeit-Überwachung der Schmierstofffeuchtigkeitseinrichtung ist entworfen, um: das Einzelpunkterfassungsprogramm / die Einzelpunktübertragung / die zentrale Anzeigesteuerung zu ermöglichen, so dass jede Ölquelle überwacht werden kann, um Alarm zu erhalten, wenn eine einzelne Überwachungseinheit den Feuchtigkeitsgehalt des Tanks überschreitet, die 485-Kommunikation der einzelnen Überwachungseinrichtung an die Obermaschine kann die Funktion der dezentralen Mehrpunktüberwachung und der zentralen Fernsteuerung erreichen. Die Überwachung von Ölleckagen verwendet Leckagesensoren zur Echtzeit-Online-Überwachung des Überwachungsbereichs, und wenn ein Leckage auftritt, sendet die Überwachungskammer eine Alarmmeldung aus.

Technische Parameter des Feuchtigkeitssensors

Lecksensoren

Der Lecksensor wird über einen festen Ventilblock auf dem zu überwachenden Boden installiert und sendet eine Alarmmeldung, wenn Öl oder Wasser auf den Boden leckt.

Montage des Lecksensors mit Flanschen am Boden:

Systemprogramm

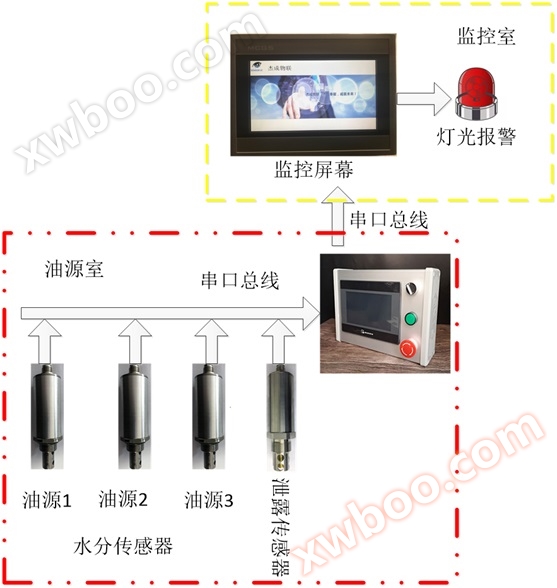

Das System verwendet die Kommunikationsmethode des MODBUS-Serienportbusses, um die Kommunikation von 3 Feuchtigkeitssensoren und Lecksensoren über einen Single-Route-Bus zu erreichen, der Sensor ist am Ölfeld installiert, der SPS-Controller ist in der Ölkammer platziert, der Überwachungsbildschirm ist im Überwachungszentrum installiert, die Alarmlampe ist im Überwachungszentrum installiert, um Lichtalarme zu erreichen. Datenübertragung und Alarmsteuerung durch abgeschirmte Kabel zwischen Überwachungszentrum und Ölkammer
Der Überwachungsbildschirm verwendet eine PLC-Integrationsmaschine, das Gehäuse integriert die Anzeige, das Netzmodul, das Relaismodul und den Alarm gleich zu einem und wird im Überwachungszentrum platziert.

Instrumenteinführung - PLC-Anzeige

Online-Monitoring-Analysegeräte Sensoren und Messgeräte Splitter sind mit LCD-Display, Touch-Taste-Bedienung und Anzeigeinformationen einschließlich, Temperatur und Feuchtigkeitsgehalt entwickelt. Mit Steuerung und Obergrenze Alarm. Datenanzeige, Datenübertragung und -steuerung in Echtzeit. Die digitale Ausgangsschnittstelle RS-485 kann verwendet werden, um periphere Datenverarbeitungssysteme wie ein PC anzuschließen.
