Leitfaden zur Auswahl eines elektrischen Schiebers Regeln für die Produktbezeichnung der Feinix-Serie Grundkonzepte der Verschiebungssteuerung
FMS115Z-150H
Detaillierte Spezifikationen
 |
(1) Mindestbewegungszunahme 50nm (2) Eisenloser Linienmotor, reaktionsempfindlich, maximale Beschleunigung mit voller Last bis zu 2000mm / s2 (3) Ultraleise, geeignet für hochpräzise Umgebungen |
Detaillierte Spezifikationen
| Produktmodell | FMS115Z-150H |
| Fahrstrecke (mm) | 150 |
| Last (kg) | 10 |
| Auflösung (um) | 0.01 |
| Mindestbewegungszunahme (um)【1】 | 0.05 |
| Einrichtungs-wiederholte Positionierungsgenauigkeit/Garantiewert*(um) | ±0.1 |
| Einrichtungs-wiederholte Positionierungsgenauigkeit/typischer Wert*(um) | |
| Zweiwegig wiederholte Positionierungsgenauigkeit/Garantiewert*(um) | ±0.3 |
| Zwei-Richtungs-wiederholte Positionierungsgenauigkeit/typischer Wert*(um) | |
| Genauigkeit/Garantiewert*(um) | ±1 |
| Genauigkeit【2】Typischer Wert*(um) | |
| Maximale Geschwindigkeit (mm/s) | 50 |
| Linearität (um) | 2 |
| Integrität (um) | 2 |
| Yaw-Verschiebung(")【3】 | 5 |
| Pitch Steigung (") | 5 |
| Dauerhafter Schub (N) | 20 |
| Spitzenkraft (N) | 72 |

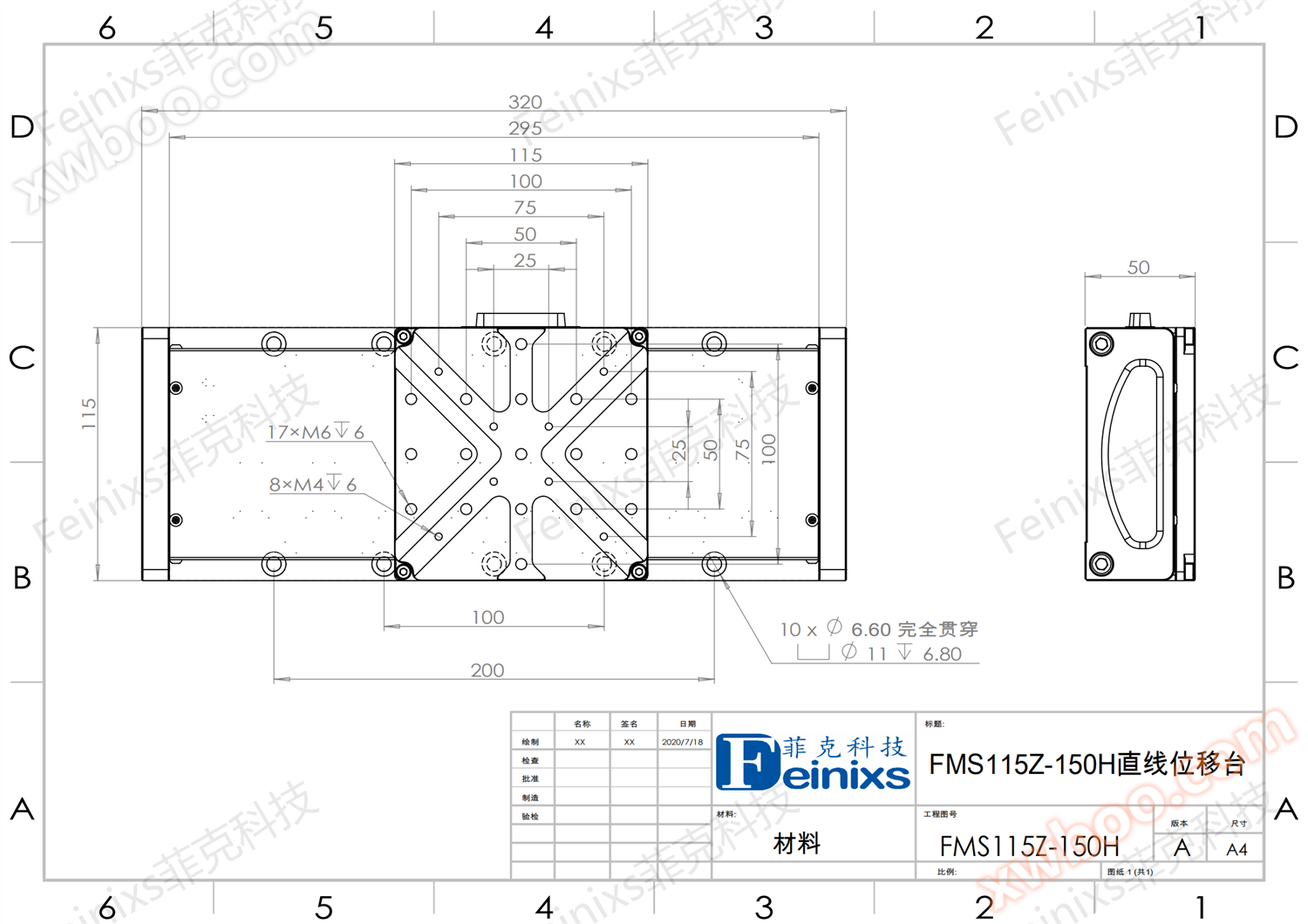

| Größe (mm) | 320X115X50 |
| Tischgröße (mm) | 115X115 |
| [1]: Die Mindestbewegungszunahme entspricht nicht der Auflösung, die Mindestbewegungszunahme bezieht sich auf die Mindestbewegung, die sich das Bewegungssystem unter kontinuierlichen und stabilen Bedingungen bewegen kann. Im Allgemeinen ist die Systemauflösung deutlich kleiner als die minimale Bewegungseinstufe. Angesichts der Auswirkungen der Antriebsstruktur und des Encoders auf Systemfehler ist der lineare Motorverschieber im Vergleich zu dem Schrittmotor-Verschieber mit seiner minimalen Bewegungseinstufe näher an der Auflösung. [2]: Genauigkeit und wiederholte Positionierungsgenauigkeit sind leicht verwechselbare Konzepte. Im Allgemeinen kann eine gezielte Beschreibung diese beiden Konzepte leicht unterscheiden. [3]: Nur die Parameter der Geradheit, Parallelität, Pitch, Yaw und andere erfüllen die hohen Anforderungen, die Genauigkeit des Bewegungssystems und die wiederholte Positionierungsgenauigkeit können ein hohes Genauigkeitsniveau erreichen. Das heißt, Kunden müssen in der Regel nur berücksichtigen, ob Genauigkeit und wiederholte Positionierungsgenauigkeit die Anforderungen der Anwendung erfüllen, um eine zufriedenstellende Verschiebungsplattform zu wählen. Wenn Kunden höhere Anforderungen an die Plattformbewegung stellen, müssen nicht-axiale Parameter berücksichtigt werden. *: Unterschied zwischen typischen und garantierten Werten siehe Technische Anleitung |
|
